فناوری وی ار اف VRF یا Variable Refrigerant Flow اصطلاحی است که به معنای جریان مبرد متغیر است و نزدیک به سه دهه از عمر خود را پشت سر میگذارد؛ ولی عموم کاربران و حتی بسیاری از فعالان صنایع برودتی و تهویه مطبوع با آن آشنا نیستند. وی ار اف vrf مخفف چیست؟ وی ار اف مخفف variable refrigerant flow یا جریان متغیر مبرد است. سیستم وی ار اف vrf توانسته با ویژگی‌ها، عملکرد و بازدهی مناسب خود؛ بازارهای جهانی را تحت تاثیر قرار دهد و رضایت حداکثری کاربران تهویه مطبوع را بخود جلب کند.

در دنیای فناوری‌های تهویه مطبوع HVAC، سیستم‌های وی ار اف VRF یک پیشرفت بزرگ را رقم زدند. در این مقاله، هر آنچه را که باید در مورد این سیستم‌های پیشگام بدانید خلاصه خواهیم کرد، اما قبل از اینکه به آن بپردازیم، بیایید به حوزه‌ای بپردازیم که اغلب باعث سردرگمی می‌شود. این موضوع در مورد قراردادهای نامگذاری مورد استفاده برای این فناوری است. به طرز گیج‌کننده‌ای، VRV (حجم مبرد متغیر) و VRF (جریان مبرد متغیر) دقیقاً یکسان هستند.

کارایی مطلوب، قابلیت استفاده وسیع، مصرف بهینه، نصب و نگهداری آسان و قیمت مناسب؛ باعث شده تا فناوری وی آر اف VRF، گزینه ایده‌آلی برای تأمین هوای مطبوع و تأسیسات بسیاری از کاربران و پروژه‌ها محسوب شود. در ادامه، نگاهی خواهیم انداخت به موضوعاتی که این مطلب به آنها می‌پردازد و درباره آن بحث خواهیم کرد:

وی ار اف VRF چیست؟

وی ار اف VRF چگونه کار می‌کند؟

ویژگی‌های وی ار اف VRF

کاربردهای وی ار اف VRF

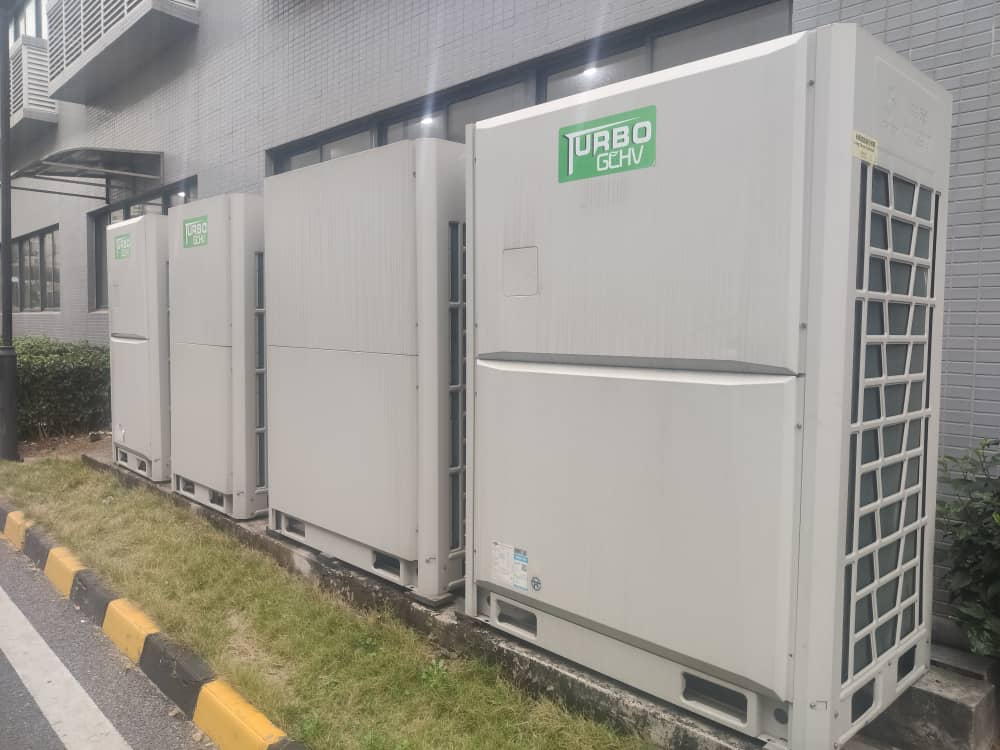

وی ار اف چیست؟VRF

وی آر اف چیست؟ وی ار اف VRF یک سیستم تهویه مطبوع مرکزی از نوع دایرکت اکسپنشن یا DX (انبساط مستقیم) است که ویژگی اصلی آن اتصال یک یونیت بیرونی به چندین یونیت داخلی است و بطور همزمان قابلیت تأمین سرمایش و گرمایش را برای کاربر فراهم می‌کند.

فناوری وی ار اف VRF قادر است تا ظرفیت سرمایشی موردنیاز برای هر فضایی را بطور مداوم کنترل کرده و بنابر نیاز آن را تغییر دهد. این سیستم با استفاده از تجهیزاتی مانند: کمپرسورهای اینورتر، فن‌های سرعت متغیر و سنسورهای الکترونیکی هوشمند این امر را به انجام میرساند.

بیشتر بخوانید: VRF مخفف چیست؟

یکی از مهم‌ترین ویژگی‌های وی ار اف VRF، توانایی تطبیق و تعیین بار الکتریکی مورد نیاز ساختمان است که منجر به کاهش چشمگیر مصرف انرژی می‌شود. بطوریکه در سیستم‌های نسل جدید وی ار اف، قابلیت هوش مصنوعی وجود دارد تا بسته به نیاز کاربر، توان برودتی خود را تنظیم کند.

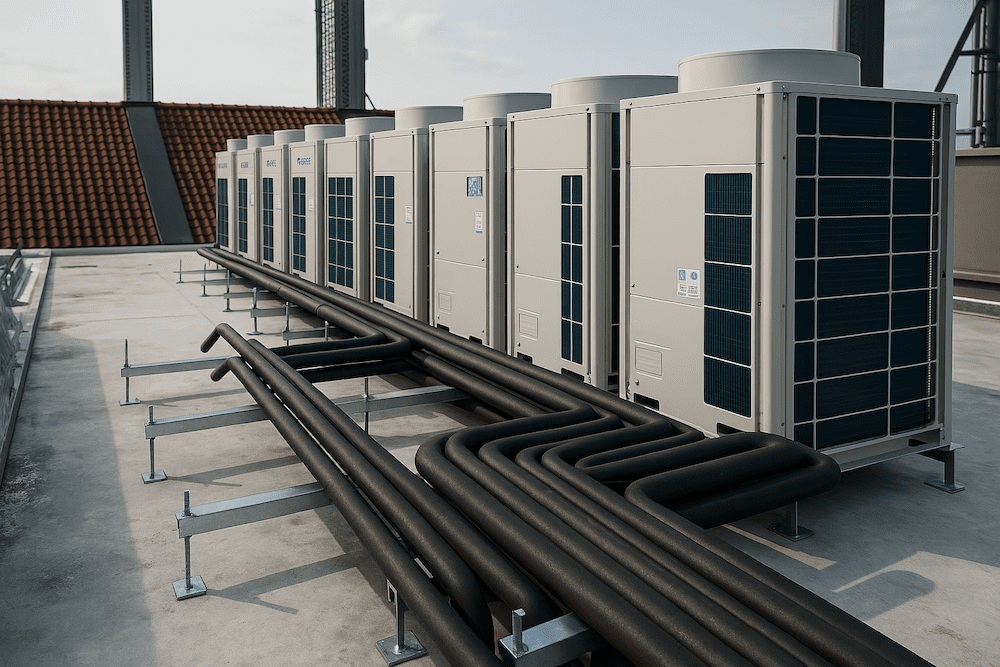

وی ار اف VRF چگونه کار می‌کند؟

یک سیستم وی ار اف VRF جریان مبرد را برای مطابقت با نیازهای گرمایش و سرمایش بخش‌های مختلف محل تنظیم می‌کند و امکان کنترل دمای مستقل و شخصی را با بهره‌وری انرژی فراهم می‌کند. به طور خلاصه، این سیستم به کاربران این امکان را می‌دهد که سرمایش و گرمایش هر فضا را به طور مستقل و بطور همزمان در دسترس داشته باشند و هوای هر قسمت را مدیریت کنند.

فناوری وی ار اف VRF با تنظیم هوشمند حجم و جریان مبرد Refrigerant volume & flow می‌تواند نیازهای هر بخش از ساختمان را بطور دقیق و مناسب برآورده سازد. این سیستم از حداقل انرژی لازم برای حفظ دمای تنظیم شده، استفاده می‌کند و در صورت عدم حضور ساکنین در اتاق، خاموش می‌شود. این تطبیق‌پذیری به کاهش هزینه‌های انرژی کمک می‌کند.

وی ار اف VRF با قابلیت اتصال تعدادی یونیت داخلی indoor unit به یک واحد خارجی outdoor unit، مشابه یک سیستم اسپلیت مولتی زون Multi zone عمل می‌کند. هر واحد داخلی ظرفیت مورد نیاز خود را بر اساس دمای فعلی داخلی و دمای مطلوب تنظیم شده توسط کنترل از راه دور تعیین می‌کند. سپس کل تقاضای همه واحدهای داخلی، نحوه تنظیم حجم و دمای مبرد توسط واحد خارجی را تعیین می‌کند و تضمین می‌کند که فقط سرمایش یا گرمایش لازم تأمین می‌شود.

ویژگی‌های وی ار اف VRF

سیستم های سنتی (کولر آبی، داکت اسپیلت، اسپیلت، زنت، ایرواشر و …) متناسب با سرما یا گرمای محل، شروع بکار کرده یا خاموش می‌شوند؛ در حالی که وی ار اف VRF بطور مداوم در حال تنظیم و تعدیل دمای مبرد درون سیستم است و عملاً هیچگاه فعالیت خود را متوقف نمی‌کند.

تفاوت دیگر این سیستم با سیستم‌های سنتی این است که تغییر سرعت تهویه در محل؛ هیچگونه تغییری در فشار و دمای مبرد ایجاد نمی کند. در واقع، سیستم وی ار اف VRF حتی در شرایطی که با حداکثر قدرت هم کار کنند، باز هم مصرف انرژی بهینه‌ای دارند و اتلاف انرژی کمتری نسبت به سیستم های سنتی (مثل: زنت، ایرواشر، کولر گازی، داکت اسپیلت و ...) خواهند داشت.

سیستم وی ار اف VRF از جدیدترین سیستم‌های تهویه مطبوع محسوب می‌شود که سال به سال در حال بروزرسانی و بهبود کارایی و ویژگی‌های خود است. بطوریکه نسل جدید سیستم‌های وی ار اف توانسته که با هوش مصنوعی کارایی خود را بهبود ببخشد. مهم‌ترین قابلیت و نقطه قوت وی ار اف مصرف بهینه انرژی در مقایسه با سیستم‌های دیگر تهویه مطبوع است. از دیگر مزایای وی ار اف VRF میتوان به موارد زیر اشاره کرد:

• قابلیت اتصال هر یونیت بیرونی (کندانسور) به بیش از 8 یونیت داخلی با تنظیم‌کننده دمای جداگانه (ترموستات مجزا)
• کمترین نرخ مصرف انرژی در میان تمام سیستم‌های تهویه مطبوع
• عملکرد هوشمند، آرام و بیصدا
• قابلیت نظارت، کنترل و تعمیر از راه دور (سرور مرکزی متصل به اینترنت)
• قابلیت یکپارچه سازی و افزایش توان برودتی (ماژولار) با اضافه کردن کندانسور یا یونیت بیرونی
• عدم نیاز به کانال کشی
• صرفه جویی در فضای مورد نیاز برای نصب و تجهیز
• استفاده از هوش مصنوعی برای راحتی بیشتر

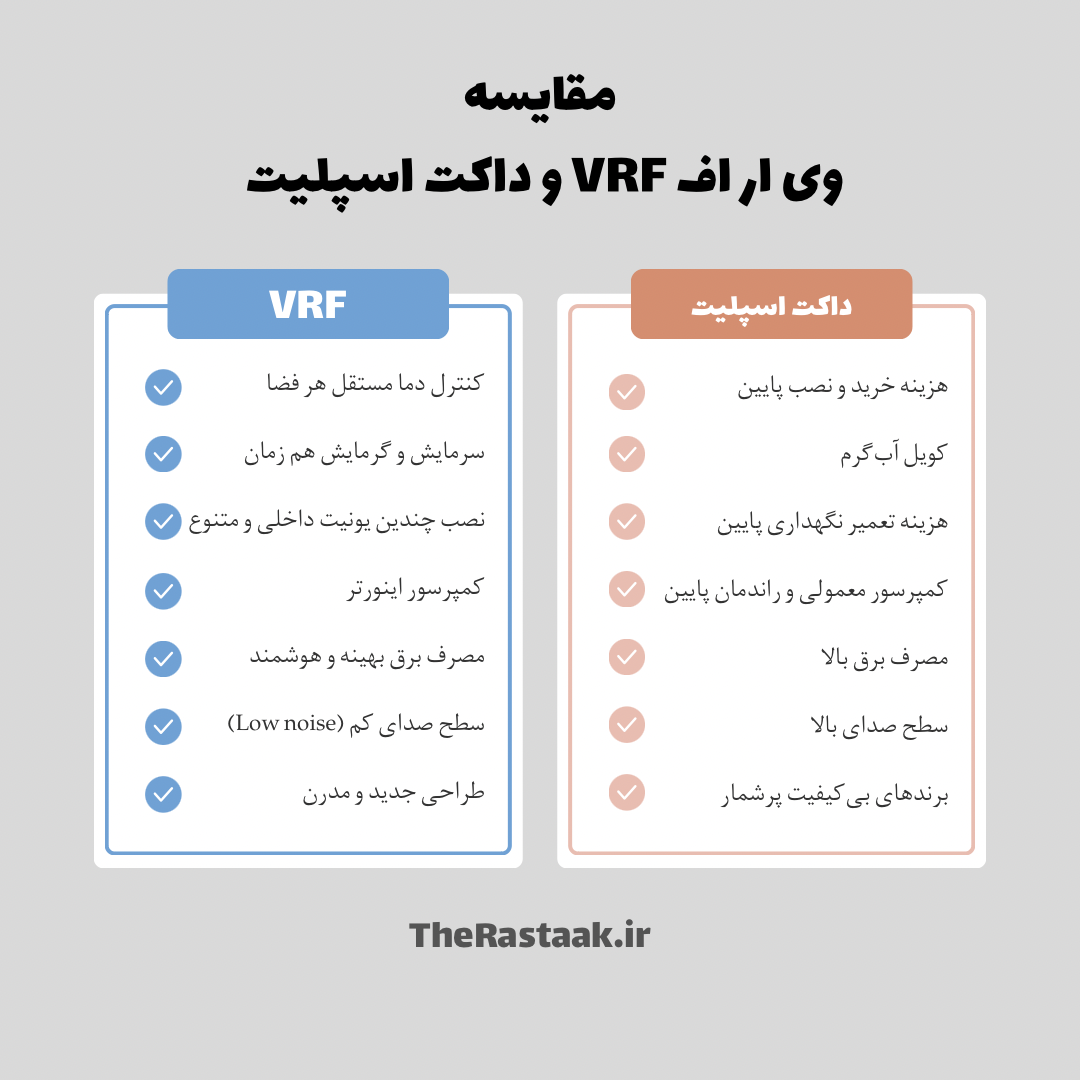

تفاوت وی ار اف و داکت اسپلیت

هر یک از این سیستم‌ها به پروژه و شرایط پروژه بستگی دارد. با توجه به ویژگی‌های هریک از این دو سیستم نیاز است تا پروژه توسط متخصصان و کارشناسان بررسی و طراحی شود تا بهترین سیستم تهویه مطبوع انتخاب شود. برای مثال، درصورت نیاز به یونیت داخلی indoor unit تعداد بالا، قطعا دستگاه داکت اسپلیت پیشنهاد نمی‌شود، چون تعداد بسیار زیادی یونیت خارجی باید جانمایی شوند که فضای زیادی را اشغال می‌کنند. از سوی دیگر، محدودیت‌های مصرف برق پروژه‌ها با یکدیگر متفاوت است و استفاده از داکت اسپلیت در تعداد بالا مقرون بصرفه نیست و پیشنهاد می‌شود از سیستم وی ار اف VRF استفاده شود. بطور کلی باید گفت که انتخاب یک سیستم تهویه مطبوع مناسب به موارد زیادی از جمله: میزان مصرف برق، تهویه مورد نیاز، کاربری و ظرفیت پروژه و … بستگی دارد. بنابراین نیاز است تا با استفاده از دانش و تخصص از بروز خطا و تحمیل زیان به کارفرمایان و مشتریان جلوگیری شود.

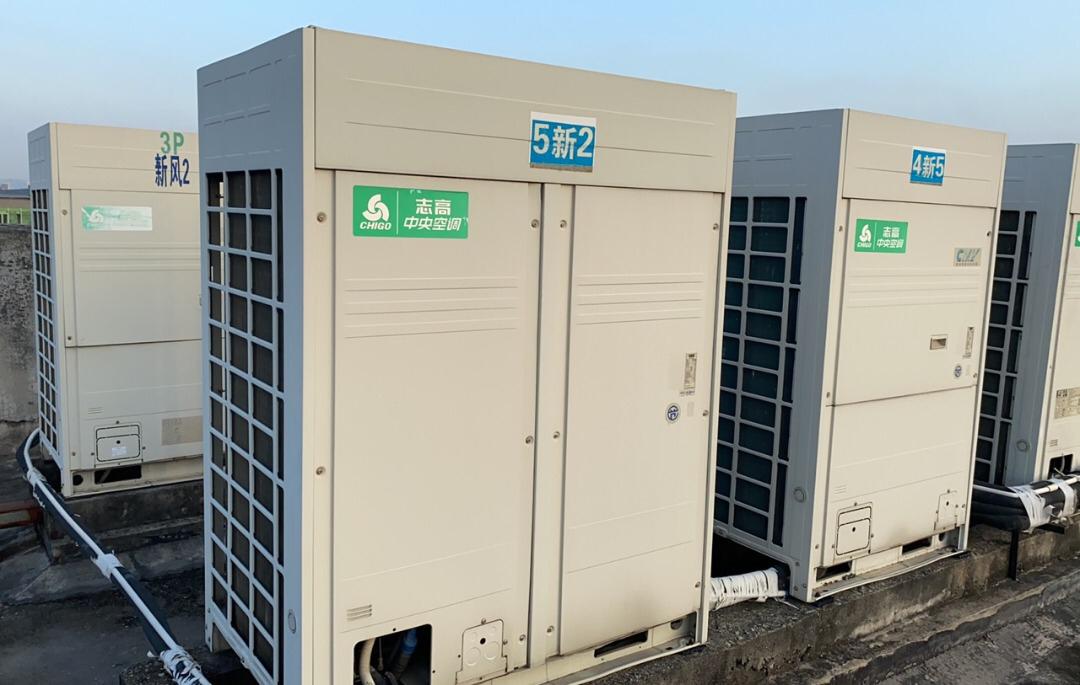

تجربه نصب وی ار اف VRF

در ادامه تجربه نصب سیستم وی ار اف VRF توسط گروه رستاک تجارت که در یکی از بیمارستان‌های تهران صورت گرفته از نظرتان خواهد گذشت تا آشنایی بیشتری با این سیستم تهویه مطبوع داشته باشید.

سیستم: وی ار اف VRF

برند: وی ار اف چیگو Chigo نسل ششم سری CMV

مساحت پروژه: ۴۲۰۰ متر مربع

ظرفیت سرمایشی نصب شده: ۱۵۰ تن تبرید

کاربری پروژه: بیمارستان

محل پروژه: تهران

سیستم وی ار اف VRF به دلیل سهولت استفاده، انطباق فراگیر، هزینه پایین، مصرف بهینه و بازدهی مطلوب گزینه مناسب و پرطرفداری است. قابلیت بکارگیری در فضاهایی با کاربری تفکیکی، مانند: اداره، بیمارستان، آزمایشگاه، هتل و همینطور قابلیت استفاده در اماکنی با دسترسی مشترک مثل: مراکز تجاری، تفریحی و فرهنگی؛ باعث شده تا سیستم‌های تهویه مطبوع وی ار اف VRF به انتخابی معقول، محبوب و مناسب در بین مشاوران و مهندسان تاسیسات مکانیکی تبدیل شود.

شرکت رستاک تجارت به عنوان تأمین کننده انحصاری سیستم‌های وی ار اف VRF چیگو، عملیات نصب و تجهیز نسل جدید وی ار اف VRF چیگو را در بیمارستانی در مرکز تهران و برای فضایی به وسعت ۴۲۰۰ متر مربع انجام داد. با بررسی‌های اولیه و طبق گفته مدیران این بیمارستان؛ مهمترین مشکل و چالش مراجعین و کارمندان، احساس گرما و سرمای بیش از حدی بود که برای کاربران بوجود میامد. چرا که ساختمان فقط با یک چیلر ۵۰۰ تنی آب خنک با عمر بیش از سه دهه تجهیز شده بود و با وجود اینکه در بیشتر مواقع با ۹۸٪ ظرفیت و توان خود کار میکرد ولی نتیجه و تهویه مطبوع مناسبی احساس نمی‌شد.

با توجه به فعالیت شبانه روزی و بدون تعطیلی بیمارستان، نصب سیستم وی ار اف VRF در طبقه سوم این مجموعه کاملا راحت و بی‌دردسر و تنها در ۱۵روز انجام گرفت؛ ضمن اینکه مدیران بیمارستان توانستند یکی از راهروهای طبقه را نیز همزمان نوسازی کنند بدون اینکه خللی در پروسه نصب و راه‌اندازی بوجود آید.

هم اکنون این بیمارستان از سیستم وی ار اف VRF برای تهویه یکی از طبقات بهره میبرد، و چیلر قدیمی نیز بقیه طبقات بیمارستان را پوشش می‌دهد. نصب سیستم وی ار اف VRF در یکی از طبقات این بیمارستان باعث شد تا چیلر ۵۰۰ تنی قدیمی، کمتر از قبل کار کند و همیشه در اوج بار قرار نداشته باشد. مسئله‌ای که باعث می‌شود تا هزینه های مصرف انرژی و نگهداری کمتری را نسبت به قبل متحمل شود.

طبق محاسبات مهندسین شرکت رستاک تجارت، با نصب و راه‌اندازی وی ار اف VRF جدید؛ چیلر قدیمی بیمارستان در اوج بار خود فقط از ۸۱٪ ظرفیت و توان برودتی خود استفاده می‌کند که در مقایسه با پیش از زمان نصب سیستم وی ار اف VRF که چیلر همیشه در اوج بار و با ۹۸٪ ظرفیت خود کار می‌کرد، تفاوت زیادی داشته باشد و در نتیجه صرفه‌جویی قابل توجهی در هزینه‌های عملیاتی و مصرف انرژی (برق و آب) این بیمارستان حاصل شود.

کاربردهای وی ار اف VRF

سیستم وی ار اف VRF گزینه خوبی برای محل‌هایی است که امکانات کم و فضای محدودی دارند. در سیستم وی ار اف، لوله های مسی جایگزین کانال های هوا می شوند و زیرساخت‌ها و لوله کشی‌های آب ساختمان را به خطر نمی اندازند؛ همچنین دیگر نیازی به طراحی، محاسبه و ملاحظات پیچیده نخواهد بود.

از دیگر مزایای سیستم وی ار اف VRF این است که تمام یونیت های بیرونی و داخلی وی ار اف VRF از یک بخش مرکزی، قابل کنترل و نظارت هستند. این ویژگی باعث صرفه‌جویی در اختصاص فضا برای کنترل و مدیریت تاسیسات و تهویه مطبوع محل شده و دیگر نیازی به تخصیص فضایی مانند اتاق کنترل مکانیکی، وجود نخواهد داشت. چنین مزیتی در پروژه‌هایی که هزینه و نرخ زمین ارزشمند است، بیشتر مشهود خواهد بود.

بهترین برند VRF وی ار اف

با توجه به افزایش روزافزون مشتریان سیستم‌های وی ار اف VRF، تولیدکنندگان این سیستم‌ها در دنیا نیز بیش از قبل شده‌اند. نسبت به ۱۰ سال گذشته که دو یا سه برند جهانی در تولید وی ار اف سهم داشته‌اند، اکنون تولیدکنندگان این سیستم بیشتر شده‌اند. بهترین برند وی ار اف VRF عبارتند از:

وی ار اف کریر Carrier VRF

وی ار اف کلایوت Clivet VRF

وی ار اف هایر Haier VRF

وی ار اف هایسنس Hisense VRF

وی ار اف چیگو Chigo VRF

وی ار اف ال جی LG VRF

وی ار اف میدیا Midea VRF

وی ار اف میتسوبیشی Mitsubishi VRF

برای مشاوره و خرید سیستم وی ار اف VRF با کارشناسان رستاک تجارت بین الملل در تماس باشید.
