کدهای خطا در چیلر

پیش از پرداختن به مشکلات چیلر، بهتر است نگاهی به کدهای هشدار (Error codes) در چیلر داشته باشیم. اکثر چیلرهای مدرن و امروزی، با توجه به مشکل یا مشکلاتی که در سیستم آن‌ها رخ می‌دهد، کدهای خطایی را نشان می‌دهند. این کدها نسبتاً خاص هستند و به تشخیص سریع مشکلات کمک می‌کنند. برخی از رایج‌ترین این کدهای هشدار و خطا عبارتند از:

• هشدار دمای پایین (Low temperature): این مورد زمانی رخ می‌دهد که دمای چیلر کمتر از دمای تنظیم شده توسط کاربر باشد.
• هشدار دمای بالا (high temperature): عکس مورد قبلی، این هشدار زمانی اعلام می‌شود که دمای چیلر از دمای تنظیم شده توسط کاربر بالاتر رود.
• هشدار ایمنی دمای بیش از حد: این هشدار به دلیل بروز مشکل در سیستم چیلر رخ می‌دهد و نشان دهنده آن است که دمای چیلر نسبت به میزان دمای تنظیم شده پیش فرض، تغییر بسیاری داشته است.
• هشدار سطح پایین مایع: هنگامی که سطح مایع خنک کننده در مخزن به دلیل تبخیر در حد قابل توجهی کاهش یابد، چیلر این کد هشدار را نشان می‌دهد.
• هشدار جریان پایین: اگر گردش میزان مایعات در چیلر به زیر حداقل تنظیم شده ایمن توسط کارخانه و یا کاربر برسد، این هشدار بروز می‌کند که علت آن می‌تواند به خاطر خرابی پمپ و تجهیزات و یا وجود انسداد در لوله‌ها باشد.
• هشدار فشار بالا: این مورد زمانی رخ می‌دهد که فشار موجود در چیلر از فشار تنظیم شده توسط کاربر بالاتر رود که معمولاً با نصب یک شیر بای پس (Bypass) برطرف می‌شود.
• هشدار بالا رفتن دمای محیط: اگر در محل نصب چیلر و تجهیزات آن، دستگاه مولد گرمایی وجود داشته باشد که باعث افزایش دمای محیط شود، این کد هشدار بروز می‌کند.
• هشدار فشار خروجی بالا: این هشدار اغلب به دلیل مسدود بودن کندانسور، کثیفی فیلتر هوا، خرابی فن، بالا رفتن دمای محیط و یا شارژ بیش از حد سیستم خنک کننده رخ می‌دهد.
• هشدار فشار خروجی پایین: به دلیل نشتی در سیستم خنک کننده، گرفتگی لوله کندانسور، شارژ نبودن سیستم خنک کننده و دمای پایین محیط این هشدار رخ می‌دهد.

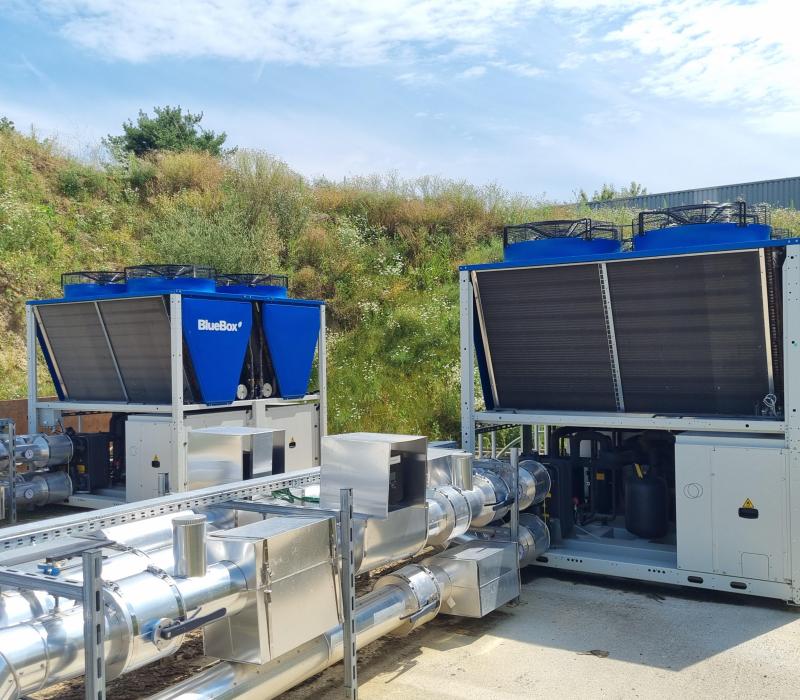

رایج‌ترین مشکلات چیلر و علل احتمالی آن‌ها

1. چیلر روشن نمی‌شود: نامناسب بودن ولتاژ برق ورودی به چیلر ، نصب نادرست و اشتباه اتصال فاز ، سوختن فیوز یا مدارشکن ، قرار داشتن کلید برق در حالت خاموش
2. پمپاژی وجود ندارد یا جریان مایعات ناکافی است: وجود نوسان در ولتاژ برق ، مقدار ناکافی مایعات موجود در مخرن ، بسته بودن یا گرفتگی مسیر لوله‌ها ، مطابقت نداشتن مایع خنک کننده با شرایط دمایی ، کوچک بودن اندازه لوله‌ها، خراب بودن پمپ
3. چیلر سرمایش ندارد: ولتاژ نامیزان و دارای نوسان برق ورودی ، گرفتگی فیلتر هوا یا کندانسور ، وجود مایع خنک کننده نامناسب با شرایط دمایی چیلر و محیط ، نشتی مایع خنک کننده ، دمای بالای محیط اطراف چیلر ، یخ زدن اواپراتور (Evaporator)

راهکارهای جلوگیری از خرابی چیلر

اگرچه نمی‌توان راهکارهای قطعی را برای جلوگیری از خرابی و بروز مشکلات چیلر ارائه نمود اما مراحلی وجود دارد که با اجرای آن‌ها می‌توان به افزایش طول عمر چیلر و عملکرد بهتر آن کمک کرد. در ادامه به معرفی و بررسی چهار گام اصلی جهت جلوگیری از مشکلات چیلر می‌پردازیم:

1. تهیه گزارش روزانه از عملکرد چیلر
برای نگهداری بهتر از چیلر بهتر است یک گزارش روزانه از عملکرد آن تهیه نمایید. در یک فاصله زمانی منظم، پارامترهای زیر را بررسی و در گزارش خود یادداشت کنید:
شدت جریان
میزان فشار
سطح مایعات
دما

2. تعمیر و نگهداری منظم چیلر
با صرف چند دقیقه زمان در روز می‌توان با تهیه یک چک لیست به افزایش طول عمر چیلر کمک کرد. موارد زیر باید در چک لیست بررسی شوند:
کنترل‌ها
واحد هواساز
مبدل‌های حرارتی
کویل‌های کندانسور
سیستم خنک کننده
آب
روغن
پمپ‌ها
دریچه‌ها
لوله‌ها
برج‌های خنک کننده
ترموستات
نشتی
اتصالات و بست‌ها
صدای‌های غیرعادی

3. بازرسی‌های منظم از چیلر برای جلوگیری از مشکلات چیلر
هر سه ماه یکبار از تعمیرکاران متخصص بخواهید تا چیلر و تجهیزات آن را بررسی و کنترل کنند.

4. توجه به توصیه‌های دفترچه راهنمای چیلر
برای اطمینان از اینکه چیلر با راندمان بهینه کار می‌کند، همواره باید توصیه‌های موجود در دفترچه راهنما را دنبال کنید و در صورت نیاز به تعمیر و نگهداری با تعمیرکاران مجرب مشورت نمایید.

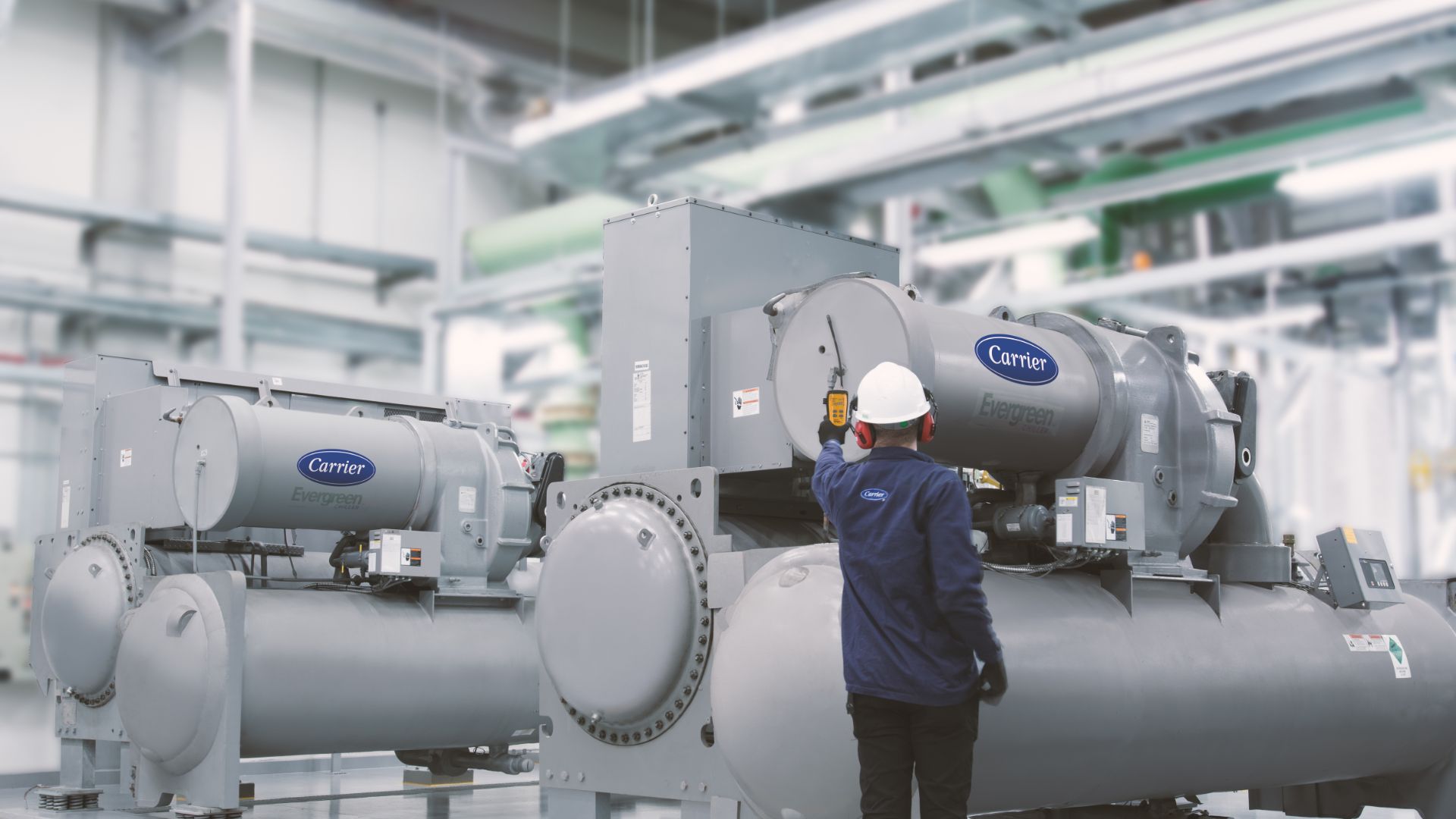

هزینه تعمیر چیلر

هزینه تعمیرات چیلر بسته به نوع و ظرفیت آنها متفاوت است و به همین دلیل نرخ ثابتی ندارد و در شرایط مختلف قیمت ها بسیار متفاوت می باشد. بهترین روش تعیین نرخ تعمیرات در زمینه چیلر های تراکمی وسیستم های سرمایش سنگین روش توافق دوطرفه است یعنی کارشناس مربوطه با مراجعه و بررسی شرایط اعلام قیمت میکند تا درصورت موافقت کار انجام می شود. در کلاس های آموزش چیلر موسسه فنی حرفه ای دانش تاسیسات به صورت تخصصی در مورد دستمزد و اجرت تعمیرات چیلر و تعرفه تعمیرات کولر گازی در کلاس های آموزش تعمیر کولر گازی بحث می گردد.

قیمت های زیر به صورت براورد تقریبی برای سال 1404-1405 مطرح شده است:

• قیمت اسیدشویی چیلرهای جذبی: 3 الی 4 میلیون تومان (بسته به ظرفیت و نوع چیلر)
• قیمت شستسشوی سیکل: 2 الی 3 میلیون تومان
• قیمت تعویض کمپرسور اسکرال: 40 الی 45 میلیون تومان
• قیمت تعویض شیر برقی: 3 الی 5 میلیون تومان
• قیمت تعویض اکسپنشن ولو: 10 الی 12 میلیون تومان
• قیمت تنظیم اکسپنشن ولو: 5 الی 7 میلیون تومان
• قیمت تعویض روغن: 4 الی 5 میلیون تومان
• قیمت شارژ مبرد (گاز): 4 الی 5 میلیون تومان
• قیمت تعویض یا نصب لرزه گیر: 2 الی 3 میلیون تومان
• قیمت تعویض کور درایر: 4 الی 5 میلیون تومان
• قیمت تعویض کمپرسور(از 30 تا 100 اسب قدرت): 50 الی 100 میلیون تومان

تعرفه اجرت تعمیر و سرویس چیلر + نرخنامه

چیلر چیست ؟

چیلر تراکمی سیستم تهویه مطبوع در ساختمان‌های بزرگ، بیمارستان‌ها، هتل‌ها و حتی برخی واحدهای صنعتی استفاده می شود. این دستگاه‌ها با استفاده از سیکل تبرید و فناوری فشرده‌سازی، نقش حیاتی در تأمین سرمایش محیط ایفا می‌کنند. بدلیل فشار کاری بالا، استهلاک قطعات، و گاه حتی نوسانات برق یا نگهداری نامناسب، باعث می‌شود چیلر دچار مشکل شده و نیاز به تعمیر پیدا کند. بدلیل هزینه‌ سنگینی بابت توقف سیستم، آسیب به قطعات اصلی یا کاهش بازدهی کل سیستم پرداخت شود. از همین رو، آشنایی با نحوه عملکرد و سرویس و نگهداری چیلر تراکمی، شناخت علائم خرابی، و یادگیری اصول اولیه عیب‌یابی و تعمیر چیلر تراکمی برای متخصصان، و کاربران عادی هم می‌تواند بسیار مفید و کاربردی باشد.

در سرویس و نگهداری  معمولاً اقدامات زیر انجام می‌ شود:

کنترل پمپ وکیوم و عملکرد آن در سیستم تخلیه در چیلرهای جذبی

بررسی تجهیزات ایمنی چیلر

بررسی جریان آب در بخش های مختلف: اواپراتور و کندانسور

کنترل فشار مکش و رانش

بررسی سوییچ‌ های اینترلاک

بررسی عملکرد سیستم کنترل دستگاه

ارزیابی غلظت اکتیل الکل در محلول در چیلرهای جذبی

ارزیابی عملکرد دستگاه و مقایسه آن با شرایط اولیه راه‌ اندازی

اندازه گیری سطح محلول جاذب در قطعات دستگاه در چیلرهای جذبی

کنترل اتصالات الکتریکی و کنتاکتورها و اورلودها

بررسی سطح مبرد در قسمت‌ های مختلف دستگاه

ثبت اطلاعات عملکردی دستگاه

رطوبت و اثرات ان در سیستم های تبرید

هزینه نصب چیلر چقدر است؟

تعرفه نصب چیلر تراکمی و جذبی؛ به طور معمول نصب چیلر های تراکمی با شرکت فروشنده می باشد و عموما در صورتی کارت گارانتی مهر می شود و گارانتی مورد تایید شرکت فروشنده قرار میگیرد که نصب اولیه توسط خود ان شرکت انجام شده باشد و لذا تعرفه مشخصی نمی توان برای آن عنوان کرد. با این حال هزینه نصب به شرایط چیلر، نوع چیلر و ظرفیت چیلر نیز بستگی دارد.

طبیعی است که هزینه نصب و راه اندازی چیلر جذبی با چیلر تراکمی متفاوت باشد. یا حتی کاربری چیلر مورد استفاده (مسکونی یا صنعتی) در اجرت و هزینه نصب چیلر اثرگذار خواهد بود. با توجه به افزایش روز افزون هزینه های خرید چیلر، پیشنهاد می شود تا از تکنسین های با تجربه و ضمانت شرکتی در نصب و راه اندازی چیلر خود بهره بگیرید.

هزینه تعمیرات چیلر

هزینه تعمیرات چیلر با توجه به شرایط مختلفی محاسبه می شود که از آن جمله میتوان به موارد زیر اشاره کرد:

1- نوع چیلر (چیلر جذبی، چیلر آب خنک یا چیلر هوا خنک)

2- میزان خرابی چیلر (نیاز به تعمیر اساسی یا سرویس سالیانه)

3- هزینه قطعات چیلر

4- سرویس و نگهداری چیلر

5- محل نصب چیلر

6- ظرفیت و توان چیلر

7- زمان تعمیر چیلر

8-تعمیر و تعویض سنسورهای چیلر

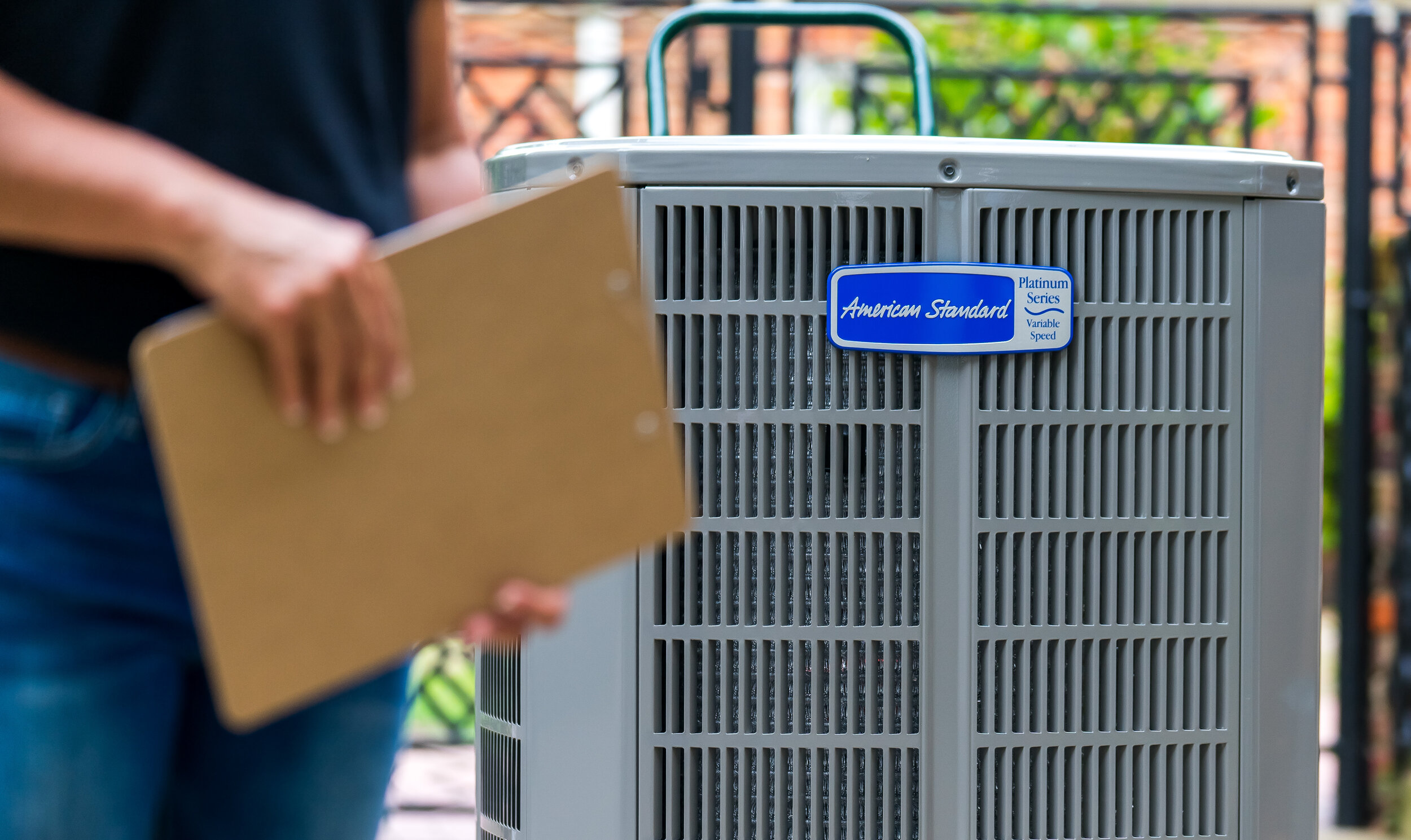

سنسورهای چیلر

سنسورها در چیلر برای اندازه‌گیری پارامترهای مختلف مانند دما، فشار، جریان مبرد و رطوبت استفاده می‌شوند. این سنسورها باید قادر باشند که مقادیر دقیق را ثبت کنندو به سیستم کنترل چیلر ارسال کنند تا عملکرد دستگاه به طور صحیح تنظیم شود. سنسورهای چیلر نقش حیاتی در عملکرد صحیح سیستم تهویه مطبوع دارند. آنها با جمع آوری داده های مربوط به دما، فشار و سطح آب، به چیلر اجازه می دهند تا به طور موثر و صحیح کار کند. اگر چیلر شما به درستی کار نمی کند، ممکن است یکی از سنسورها معیوب باشد. در این صورت، باید برای عیب یابی و تعمیر یا تعویض سنسورها با تکنسین متخصص تماس بگیرید. اولین قدم، شناسایی سنسور معیوب و علت مشکل است. این کار با استفاده از ابزارهای تخصصی و دانش تخصصی سیستم های تهویه مطبوع انجام می شود. پس از شناسایی مشکل، سنسور معیوب می تواند تعمیر یا تعویض شود. تعمیر سنسور ممکن باشد، اما در برخی موارد، تعویض آن با یک سنسور جدید ضروری است.

اجرت تعویض فیلتر درایر چیلر

فیلتر درایر چیلر یک قطعه مهم در سیستم تبرید است که وظیفه حذف رطوبت و ذرات آلوده از مبرد (سیال تبرید) را دارد. این فیلتر معمولاً در خط مایع چیلر نصب شده و از اجزای حساس مانند کمپرسور و اواپراتور محافظت می‌کند. فیلتر درایر چیلر با جذب رطوبت، اسید و ذرات معلق از سیال مبرد، به حفظ کارایی و طول عمر این سیستم ها کمک می کند. تعویض منظم فیلتر درایر، جریان روان سیال مبرد را در سیستم تضمین می کند که به نوبه خود سبب خنک سازی بهتر و کاهش مصرف انرژی می شود. اکثر تولیدکنندگان چیلر توصیه می کنند که هر سال یا هر 2000 ساعت کار فیلتر درایر تعویض شود. اگر چیلر شما به اندازه قبل خنک کنندگی ندارد، ممکن است نشان دهنده گرفتگی فیلتر درایر باشد. افزایش ناگهانی مصرف انرژی چیلر نیز می تواند علامت دیگری بر نیاز به تعویض فیلتر درایر باشد. تعویض فیلتر درایر نیازمند ابزار و تجهیزات تخصصی است.

اجرت تعمیر و تعویض شیر انبساط چیلر (اکسپنشن ولو)

شیر انبساط چیلر یا اکسپنشن ولو قطعه‌ای در سیستم تهویه مطبوع است که وظیفه‌ی کنترل جریان مبرد به اواپراتور را بر عهده دارد. این شیر با تنظیم دقیق میزان مبرد، به خنک‌سازی کارآمد و بهینه‌ محیط کمک می‌کند. تعمیر و تعویض شیر انبساط شامل بازبینی، تمیز کردن، تنظیم یا تعویض کامل این قطعه در صورت نیاز می‌شود. اگر شیر انبساط به درستی کار نکند، ممکن است اواپراتور به اندازه‌ی کافی خنک نشود و در نتیجه، سیستم تهویه مطبوع به طور کامل خنک نکند. همچنین در صورتی که از شیر انبساط صدای تق تق یا لرزش به گوش می‌رسد، ممکن است نشانه‌ی خرابی یا نیاز به تعمیر باشد. به طور کلی، شیرهای انبساط باید به طور دوره‌ای توسط یک تکنسین متخصص مورد بازبینی و تنظیم قرار گیرند تا از عملکرد صحیح و بهینه آنها اطمینان حاصل شود.

دلایل نیاز به تعمیر یا تعویض:

1-عدم تنظیم صحیح 2- گرفتگی شیر انبساط چیلر 3- خرابی مکانیکی قطعه 4- کاهش عملکرد چیلر

نتیجه گیری

اگر در فصول گرم سال از چیلر استفاده می کنید، باید حتماً پیش‌ از فصل گرما سرویس چیلر را انجام دهید. اگر دستگاه را بدون سرویس اولیه روشن کنید ممکن است مشکلات فراوانی برای آن ایجاد شود؛ بنابراین توصیه می‌ کنیم قبل از استفاده از چیلر ایرادات احتمالی آن را توسط متخصصین برطرف کنید تا بتوانید استفاده مفیدی از آن‌ داشته باشید. همچنین پیشنهاد می شود تا با انعقاد قرارداد با شرکت های معتبر فعال در حوزه سیستم های تهویه مطبوع و سرمایشی، نگهداری و سرویس چیلر خود را به تیمی حرفه ای بسپارید تا دچار ضرر و زیان نشوید.
