در بین برخی افراد تصور اشتباهی وجود دارد و وقتی از آنها می پرسند چیلر تراکمی آب خنک چیست و چه تفاوتی با هوا خنک دارد، تصور می کنند که چیلر آب خنک، آب را خنک می کند و چیلر هوا خنک، هوا را خنک می کند! در حالیکه چنین دیدگاهی کاملا اشتباه است و هر دو چیلر تنها یک وظیفه دارند و آن خنک کردن آب است.

اجزای چیلر اب خنک

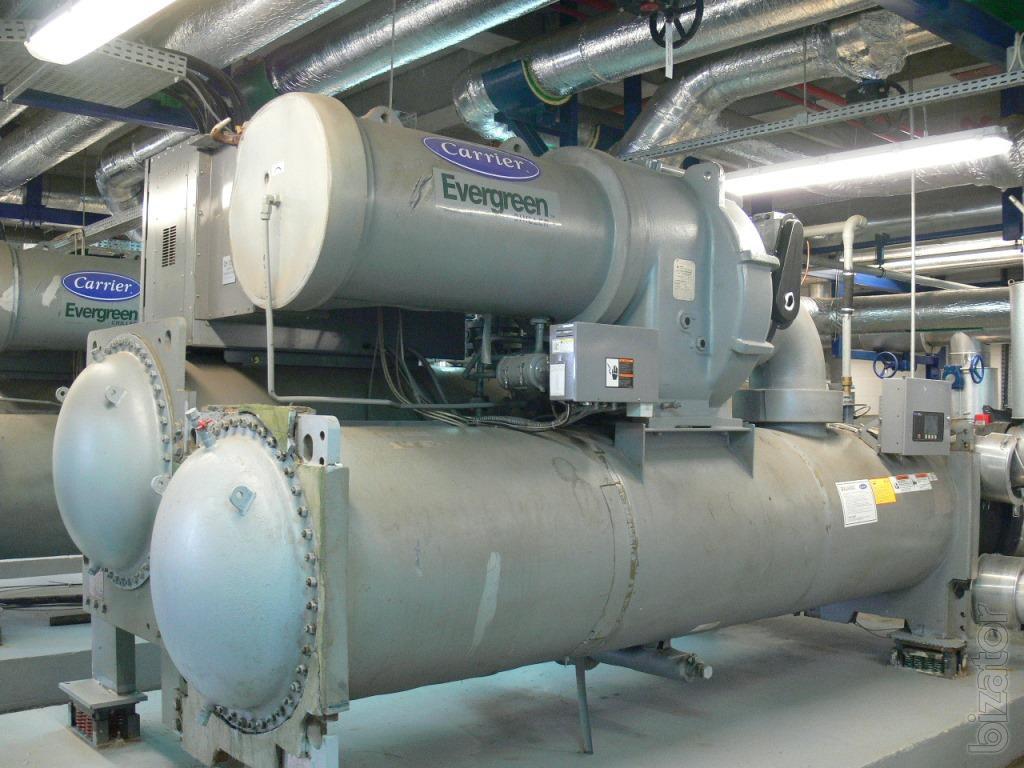

چیلر تراکمی آب خنک که به آن چیلر آبی نیز می گویند از انرژی الکتریکی استفاده می کند. چیلر آبی بر اساس سیکل تبرید تراکمی کار می کند و از قسمت های اصلی کمپرسور با موتور محرک الکتریکی (الکتروموتور)، کندانسور، اواپراتور، شیر انبساط الکترونیکی، مبرد و لوله های مربوطه و همچنین برج خنک کننده و پمپ تشکیل شده است.

تجهیزات جریان سرد آب در یک مبدل حرارتی به نام اواپراتور تولید می شود و آب سرد شده از طریق لوله ها به دستگاهای هوای ساختمان مانند دستگاه های تهویه مطبوع و فن کویل ارسال می شود.

در کنار چیلر اب خنک باید از برج خنک کننده برای خنک سازی آب کندانسور نیز استفاده کرد. بنابراین چیلر اب خنک هم مصرف آب فراوان و هم مصرف برق زیادی دارد.

مبرد موجود در اواپراتور که نوعی مبدل حرارتی است، گرما را از آب جذب می کند و  سپس آن را به مبدل دیگری به نام کندانسور منتقل می کند و آب گرم شده به برج خنک کننده فرستاده می شود تا دمای خود را از دست داده و دوباره به کندانسور بازگردانده شود. بنابراین چیلر آبی دارای 2 مدار آب است که یکی مدار آب سرد و دیگری مدار آب برج خنک کننده است. البته در چیلرهای تراکمی هواخنک، دیگر آب در کندانسور وجود ندارد و به جای آب، مجموعه ای از فن ها گرما را از مبرد دفع می‌کنند، که از این رو به آن هوا خنک می گویند.

مدار آب سرد چیلر و برج خنک کننده

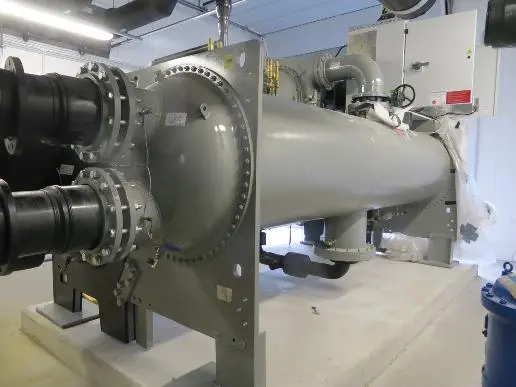

آب در اواپراتور چیلر خنک می شود و با پمپ به دستگاه (یا فن کویل های داخلی) و یا هر نوع سیستم مصرف کننده دیگر (مدار آبی) پمپ می شود، و پس از گردش به چیلر تراکمی آب خنک برمی گردد. در سمت دیگر چیلر از یک کندانسور (از نوع پوسته و لوله ای) استفاده می شود که وظیفه آن گرفتن گرمای اضافی از مایع خنک کننده به وسیله آب است. آبی که از مبرد در کندانسور گرما می گیرد نیاز به خنک شدن دارد، بنابراین به  سمت برج خنک کننده جریان می یابد و پس از کاهش چند درجه ای دمای آن در برج، با فشرده سازی آب خنک به کندانسور برمی گردد. چیلر از پمپ برای تکرار این چرخه در دستگاه استفاده می کند.

وجود یا عدم وجود برج خنک کننده مزایا، معایب و ویژگی هایی را ایجاد می کند که در ادامه به آنها اشاره خواهیم کرد. همچنین بخشی از مصرف برق و آب چیلر تراکمی آب خنک مربوط به برج خنک کننده است که در ادامه به آن خواهیم پرداخت.

منظور از مدار باز، آب ارسالی به برج خنک کننده است که در اثر تبخیر بخشی از آب که برای خنک شدن آن نیاز به تماس مستقیم با هوای آزاد دارد، بخشی از آب  جایگزین همیشه باید در حین کارکرد مدار دستگاه اضافه شود تا سیستم کمبود آب نداشته باشد و این یکی از معایب چیلرهای تراکمی آب خنک است زیرا مصرف آب  زیادی در این سیستم خواهیم داشت.

برخلاف چیلر تراکمی اب خنک که نیاز به برج خنک کننده دارد، چیلر تراکمی هوا خنک نیازی به برج خنک کننده ندارد، در واقع کندانسور آن با هوا و توسط یک سری فن (فن آکسیال) خنک می شود.

میزان مصرف آب و برق چیلر اب خنک چقدر است؟

برای  محاسبه میزان آب و برق مصرفی چیلر تراکمی آب خنک، باید تمامی تجهیزات مصرف کننده برق را در نظر گرفت و آنها را به صورت جداگانه محاسبه کرد و مصرف کل را بدست آورد.

کمپرسور چیلر

مهمترین قطعه مورد استفاده در چیلرهای تراکمی کمپرسور و الکتروموتور متصل به آن می باشد که در مورد انواع و ویژگی های آنها به تفصیل صحبت خواهیم کرد. مهمترین قسمت چیلرهای تراکمی هوا خنک و آب خنک کمپرسور است که باید با توجه به کاربرد شما به درستی انتخاب شود. سه نوع اصلی کمپرسور: کمپرسور اسکرو، کمپرسور اسکرال و کمپرسور پیستونی هستند.

در واقع نوع کمپرسور خود مزایا و معایب زیادی را در چیلرها ایجاد می کند و همچنین بر میزان برق مصرفی چیلرها نیز تأثیر مستقیم دارد، این امر باعث می شود.

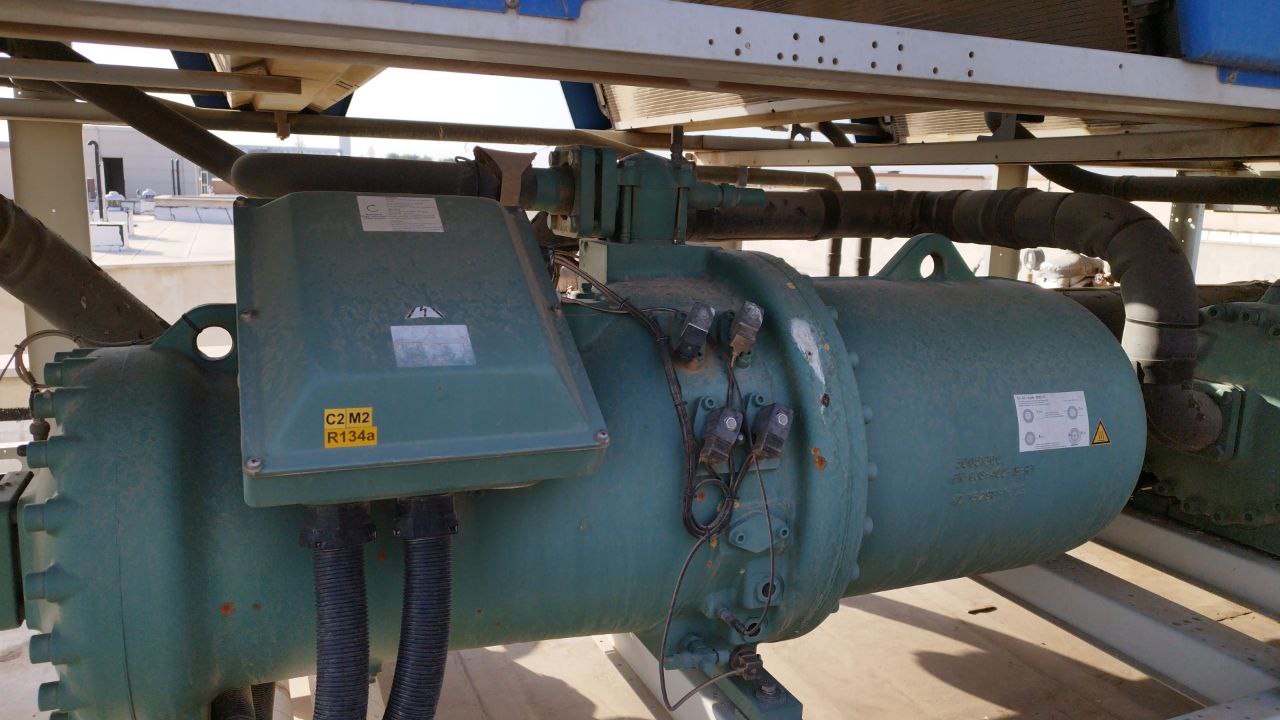

مزایای کمپرسور اسکرو :

COP یا راندمان

کمپرسورهای اسکرو دارای COP بیشتری نسبت به کمپرسورهای پیستونی (رفت‌وبرگشتی) هستند و به همین دلیل نیز برق کمتری مصرف می کنند. یعنی چیلر تراکمی اب خنک مجهز به کمپرسور اسکرو نسبت به کمپرسور پیستونی (با ظرفیت مشابه و تناژ برودتی یکسان) برق کمتری مصرف می کند.

استهلاک کمتر

کمپرسور اسکرو قطعات متحرک کمتری دارد و به جای رفت و برگشت دارای حرکت چرخشی است. (از  معایب چیلر اب خنک مجهز به کمپرسور پیستونی، لرزش و استهلاک بیشتر نسبت به کمپرسور اسکرو است).

مقاومت در برابر برگشت مایع

یعنی کمپرسورهای اسکرو در برابر برگشت مبرد به داخل کمپرسور مقاومت بالایی دارند که باعث می‌شود تا از آسیب های احتمالی به دستگاه جلوگیری کنند.

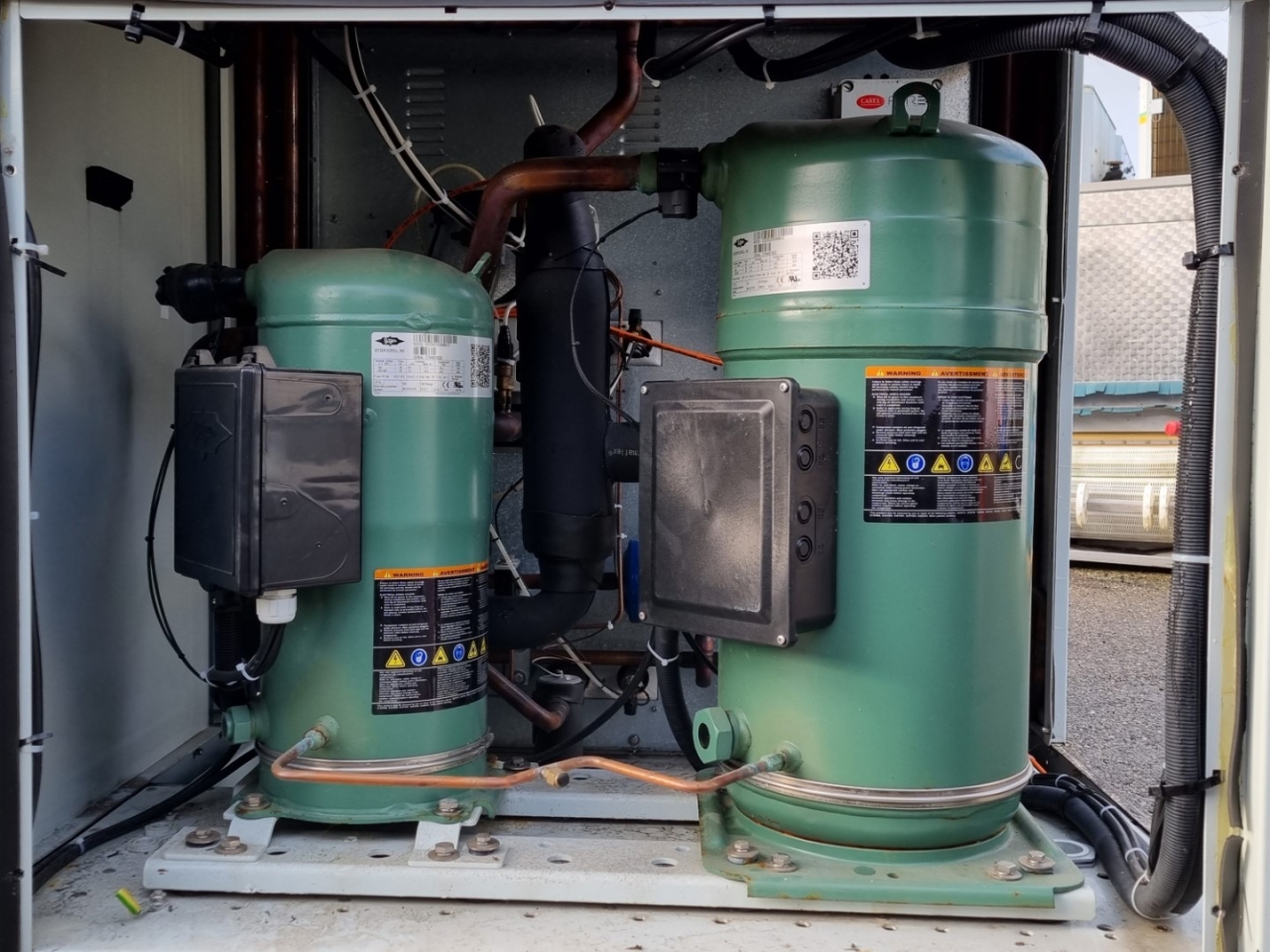

مزایای کمپرسور اسکرال :

تعمیر و نگهداری آسان

کمپرسورهای اسکرال به دلیل گشتاور پایین‌تر در استارت کمپرسور و همچنین قطعات متحرک کمتر، مقاومت بیشتری در برابر جریان برگشتی مایع دارند.

صدا و لرزش کم

عملکرد بی صدا و لرزش حداقلی؛ که کمپرسور اسکرال را به یکی از کم صداترین انواع کمپرسور تبدیل می کند.

راندمان بیشتر

COP یا راندمان بیشتر کمپرسورهای اسکرال نسبت به کمپرسور پیستونی؛ بدان معناست که کمپرسور اسکرال، برق کمتری نسبت به کمپرسور پیستونی مصرف می‌کند.

قیمت پایین

هزینه خرید و قیمت پایین کمپرسورهای اسکرال باعث می‌شود تا هزینه نهایی سیستم در مقایسه با انواع دیگر کمپرسور بصرفه تر باشد.

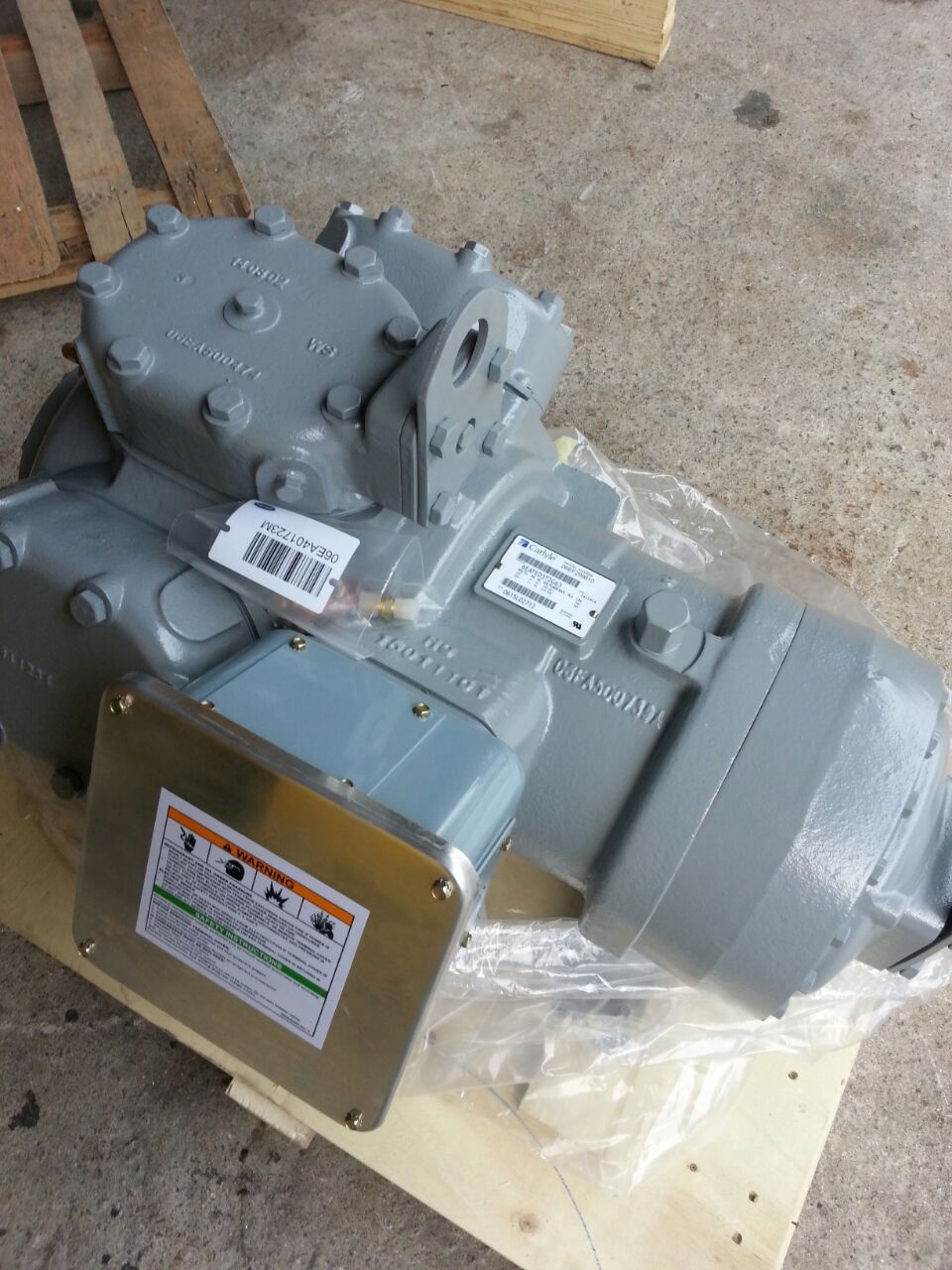

مزایای کمپرسور پیستونی (رفت و برگشتی) :

مناسب برای آب و هوای گرم

مناسب‌ترین نوع کمپرسور برای استفاده در مناطقی با آب و هوای گرم و مرطوب، کمپرسور پیستونی است که توان تحمل فشار بالا را داراست.

قابلیت تعمیر

در صورت سایش و استهلاک، کمپرسور پیستونی قابل تعمیر بوده و در نتیجه عمر مفید چیلر را افزایش میدهد.

مصارف صنعتی

کمپرسور پیستونی قابلیت ایجاد فشارهای بسیار بالا در مایع خنک کننده را دارد و بهمین دلیل در صنایع خاص و سیستم‌های سرمایشی صنایع مواد غذایی کاربرد زیادی دارد. همچنین باید گفت کمپرسورهای پیستونی بیشترین استفاده را در سیستم‌های صنعتی دارند.

• سیستم‌های برودتی بالای 50 تن تبرید: استفاده از کمپرسورهای اسکرو سمی-هرمتیک (بیتزر، فراسکولد، دورین، هیتاچی، کریر، ترین، هنبل)

• سیستم‌های برودتی کمتر 50 تن تبرید: استفاده از کمپرسورهای اسکرال یا هرمتیک (دانفوس، کوپلند، بیتزر، میتسوبیشی، دایکین، سانیو)

کمپرسورهای چند مرحله ای این مزیت را دارند که گام به گام در مدار تعبیه شوند و سیستم سرمایشی همچون سیستم اینورتر عمل کند؛ که منجر به کاهش چشمگیر مصرف برق می شود.

کاربرد چیلر اب خنک

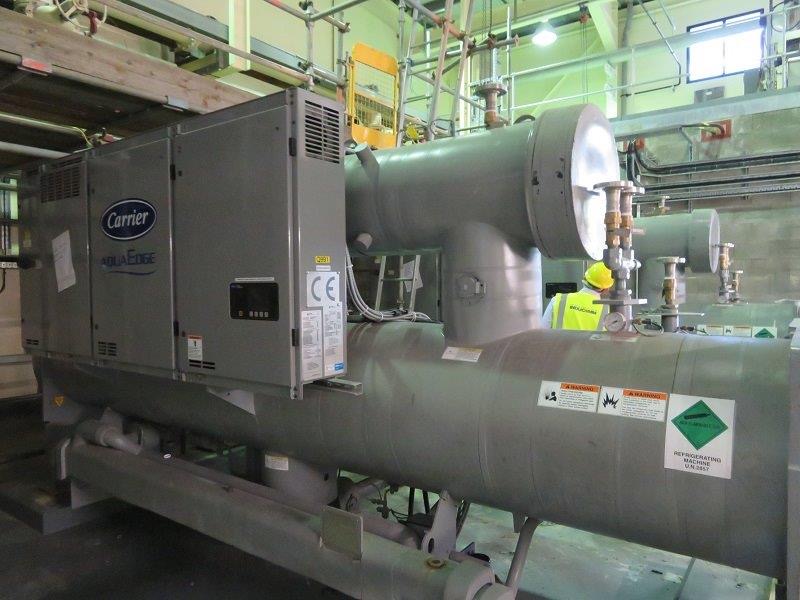

چیلر اب خنک در انواع گوناگون طراحی و تولید می‌شود و در صنایع مختلف و حتی بعنوان سیستم تهویه مطبوع کاربرد دارد. گرچه بدلیل مصرف آب زیاد میزان استفاده از چیلرهای اب خنک روز به روز کمتر می‌شود. این دستگاه ها برای خنک کردن هوا یا تأمین آب سرد در مکان هایی که نیاز به کنترل دما و رطوبت دارند، به کار میروند. در زیر برخی از موارد کاربرد چیلر اب خنک ذکر شده است:

• سیستم‌های تهویه مطبوع: سیستم های تهویه مطبوع بزرگ مانند ساختمان های تجاری، هتل ها، بیمارستان ها و مراکز خرید، چیلر آب خنک استفاده می شود تا هوا را خنک کند. در این سیستم ها، چیلر برای خنک کردن آب استفاده می شود و سپس آب سرد به وسیله فن کویل ها به هوا منتقل می شود.
• صنایع فرآوری: چیلر آب خنک در صنایع فرآوری مانند صنایع شیمیایی، فولاد، پلاستیک، غذایی و دارویی استفاده می شود. این صنایع برای خنک کردن ماشین  آلات، فرآیندهای تولید و کنترل دما به چیلر آب خنک نیاز دارند.
• سیستم های خنک کننده خاص: در برخی سیستم های خنک کننده خاص مانند سیستم های خنک کننده لیزر، خنک کننده های برقی و الکترونیکی و سیستم های خنک کننده دستگاه های پزشکی، چیلر آب خنک استفاده می شود تا حرارت تولید شده توسط این دستگاه ها را جذب کرده و آنها را خنک کند.
• سیستم های تولید برودت: در برخی سیستم‌ها مانند یخساز‌ها و تجهیزات تولید برودت  صنعتی، چیلر آب خنک برای تأمین برودت لازم استفاده می شود. این سیستم ها معمولاً در صنایعی مانند نفت و گاز، پتروشیمی و ذوب فلزات مورد استفاده قرار می گیرند.

در کل میتوان گفت، چیلر اب خنک در صنایع و سیستم هایی که نیاز به کنترل دما، رطوبت و برودت دارند، استفاده می شود.

شما میتوانید جهت مشاوره و خرید انواع چیلرهای تراکمی (چیلر اب خنک و چیلر هوا خنک) با کارشناسان رستاک تجارت تماس حاصل فرمایید.
